关于螺钉拧紧位置的干扰边，您应该了解的事项

螺钉拧紧过程中的干涉边界指什么

如何定义螺钉拧紧位置的干扰边

针对干扰边有哪些技术解决方案

进一步了解WEBER解决方案

螺钉拧紧过程中的干涉边界指什么?

干涉边界是指工件上或螺钉周围会影响到自动化拧紧工艺的凸起区域、边缘或不平整结构。
这些干涉边界可能会在一定程度上阻碍螺丝刀的可达性。
干涉边界还包括用于保护产品的保护壳。
因此，并非所有螺丝刀都能触及螺钉位置，这就需要采用特殊技术。

如何定义螺钉拧紧位置的干涉边界?

干涉边界可能以多种形式出现：可能仅出现在螺钉位置单侧，也可能环绕在其四周。受干涉边界影响的螺钉位置深度也各有不同。尽管如此，WEBER始终能为您的应用提供合适的解决方案。

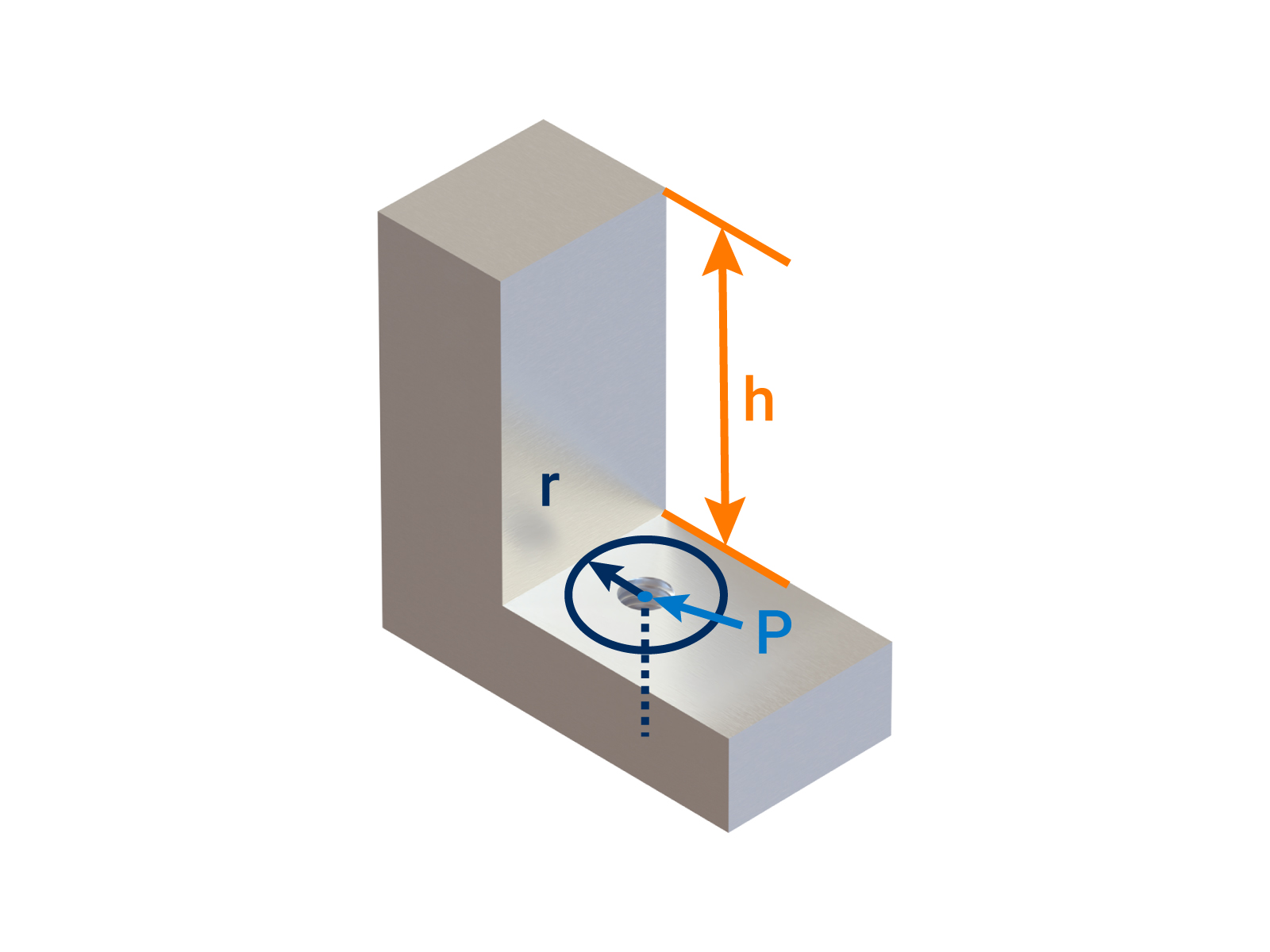

WEBER设备需要的产品参数如下：

P = 螺钉拧紧位置
r = 半径（螺钉位置至干涉边界的距离）
h = 高度（干涉边界与螺钉位置的高度差）

如果P点的r>20毫米且h<30毫米可判定无干涉边界存在

*具体取决于元件头部直径

针对干涉边界有哪些技术解决方案？

夹爪解决方案——针对螺钉拧紧位置的可达性受限情况

WEBER专门开发了针对性解决方案，确保即使在苛刻条件下也能实现可靠螺钉拧紧。.
通过采用这些方案，显著提升了螺钉装配的工艺可靠性和效率，即便面对高要求工件，也能实现非常可靠的自动化。在选择合适的夹爪时，干涉边界的高度和距离是关键考量因素。
夹爪是拧紧轴最前端的组件，在送钉过程完成后，拧紧或安装工序开始前，紧固件会被暂时缓存在夹爪内.

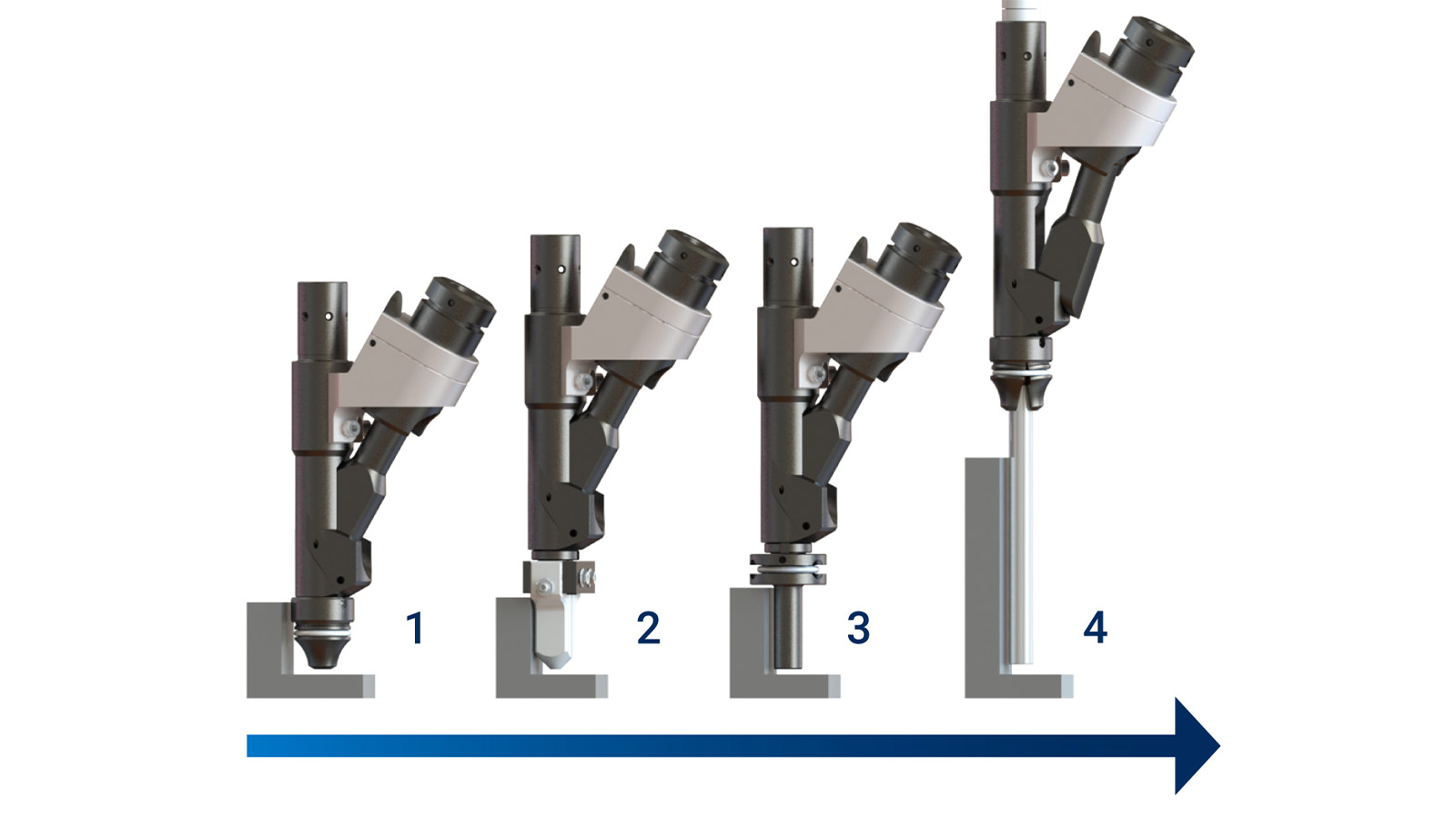

三瓣夹爪（不带真空工具）应用场景：适用于易于接近且无明显干涉边界的螺钉位置
干涉边界影响等级：低等
两瓣夹爪（不带真空工具）应用场景：适用于存在侧向干涉边界，或间隙有限的螺钉位置
干涉边界影响等级：中等
球轴套（不带真空工具）应用场景：适用于爪形夹爪无法张开的狭窄、有角度或轻微凹陷的螺钉位置干涉边界影响等级：中等
三瓣夹爪（带真空工具）应用场景：用于难以触及的螺钉位置，特别适用于顶部螺钉连接或取放应用干涉边界影响等级：高等。由于采用吸钉管设计，三瓣夹爪可以适用于难以抵达的螺栓位置。
