输料系统

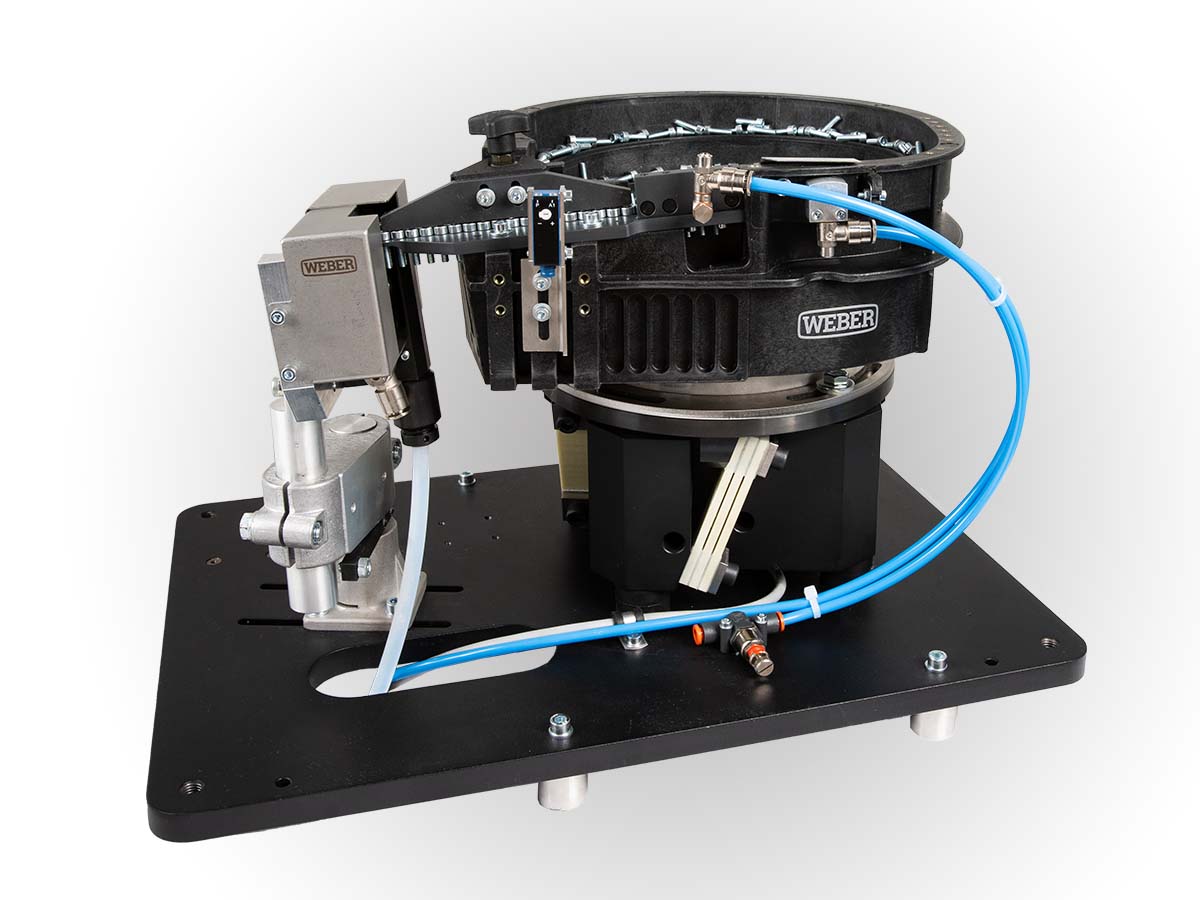

振动涡旋式料斗ZEB

耐磨表面

振动涡旋式料斗ZEB适用于各式小零件及紧固件的分类排列、推送以及运输。得益于料斗的耐磨表面，螺钉、螺母、销钉、垫圈、管帽和特殊元件从料仓被温和输送到拧紧轴。物料推进利用隔离噪音的振动技术完成。此外，还可以通过隔音罩盖进一步减少噪音排放。

转到技术数据

3D 预览 2D 预览

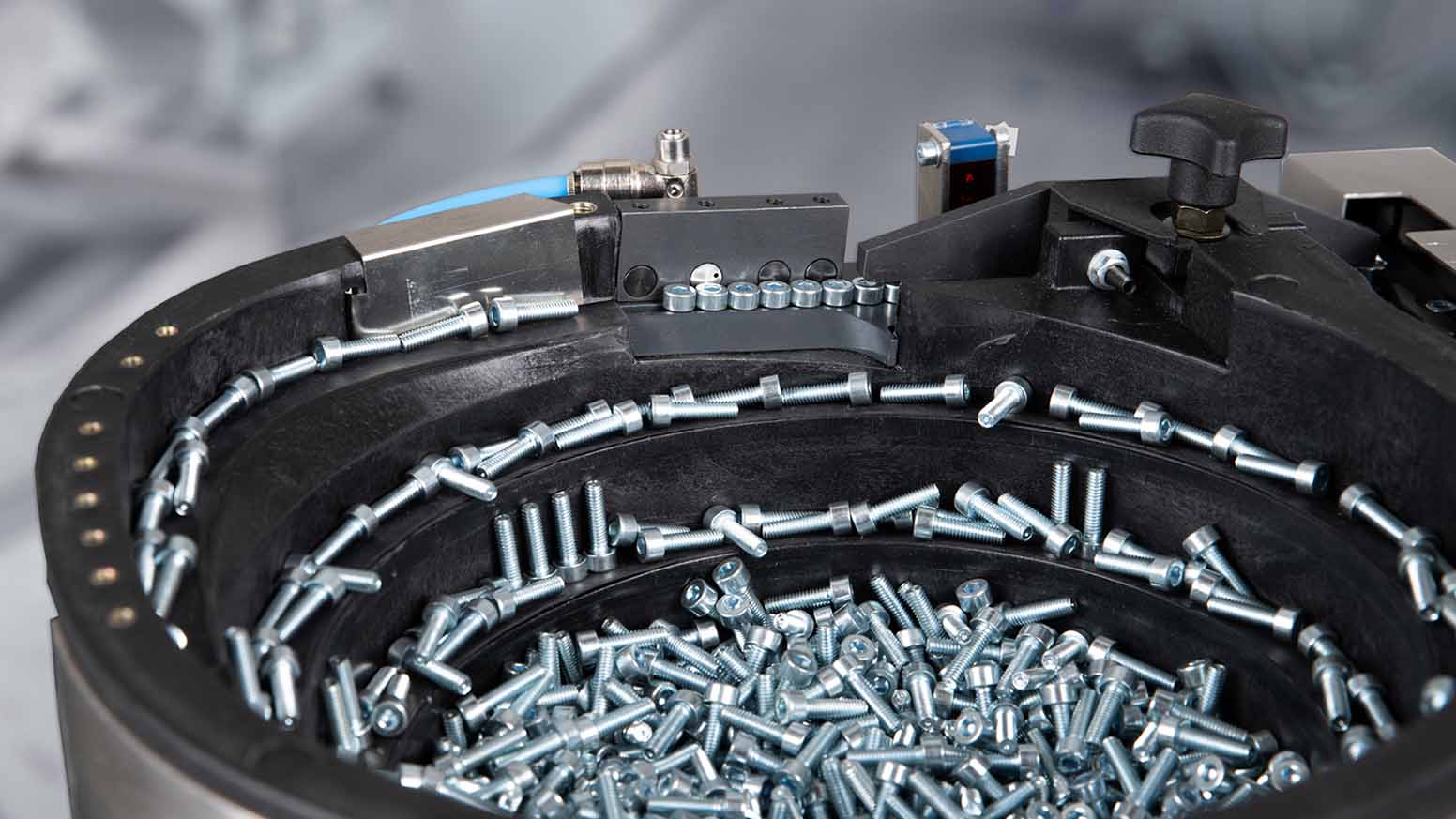

输送非常小的螺钉

系统耐用，可抵御恶劣环境

高输送 (循环节拍约 0.8 秒)

用于分拣和输送的振动技术

选配装置

ZEB可置于各种应用场景（例如P&P拾放应用）。可选缺料传感器、物料到位检测和位置指示器。补料仓同样可作为附件选配，以延长补料周期的时间。

转到宣传册

特点

紧固件储存箱

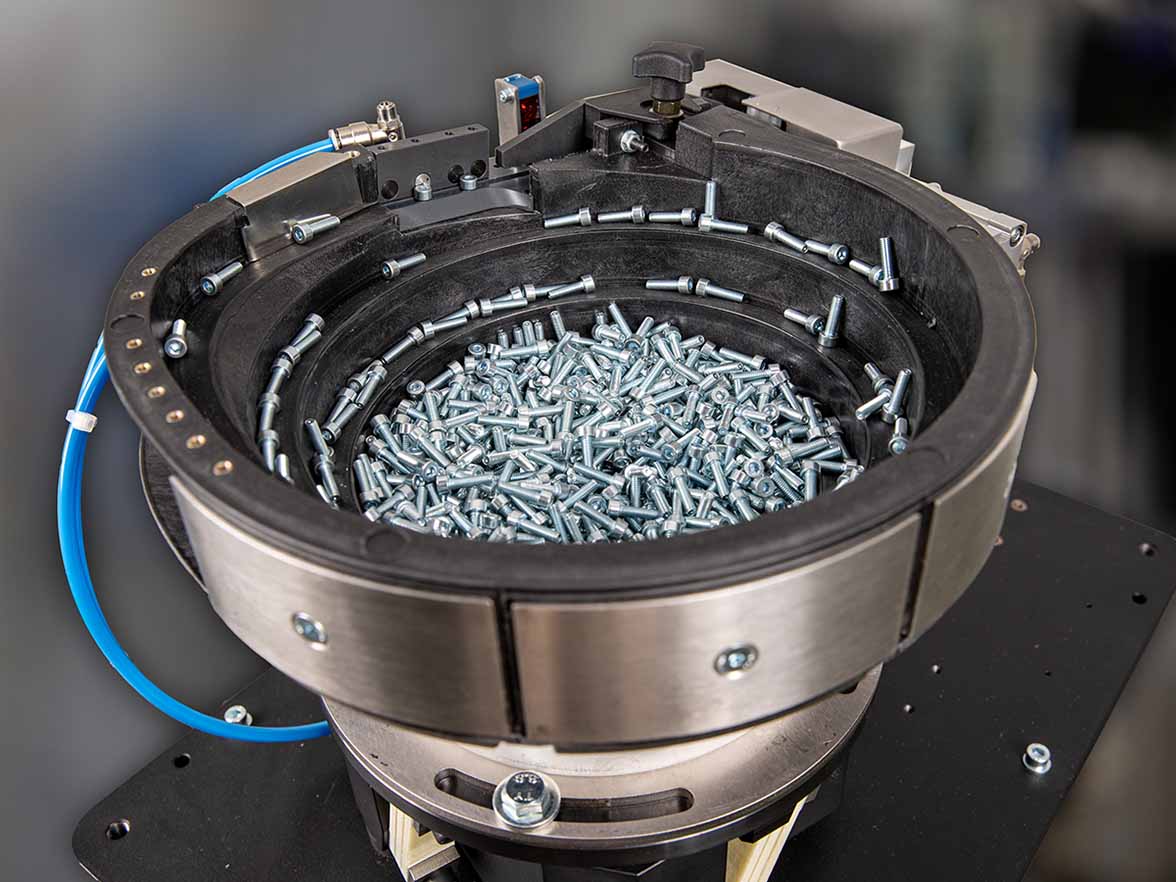

碗式给料机驱动装置

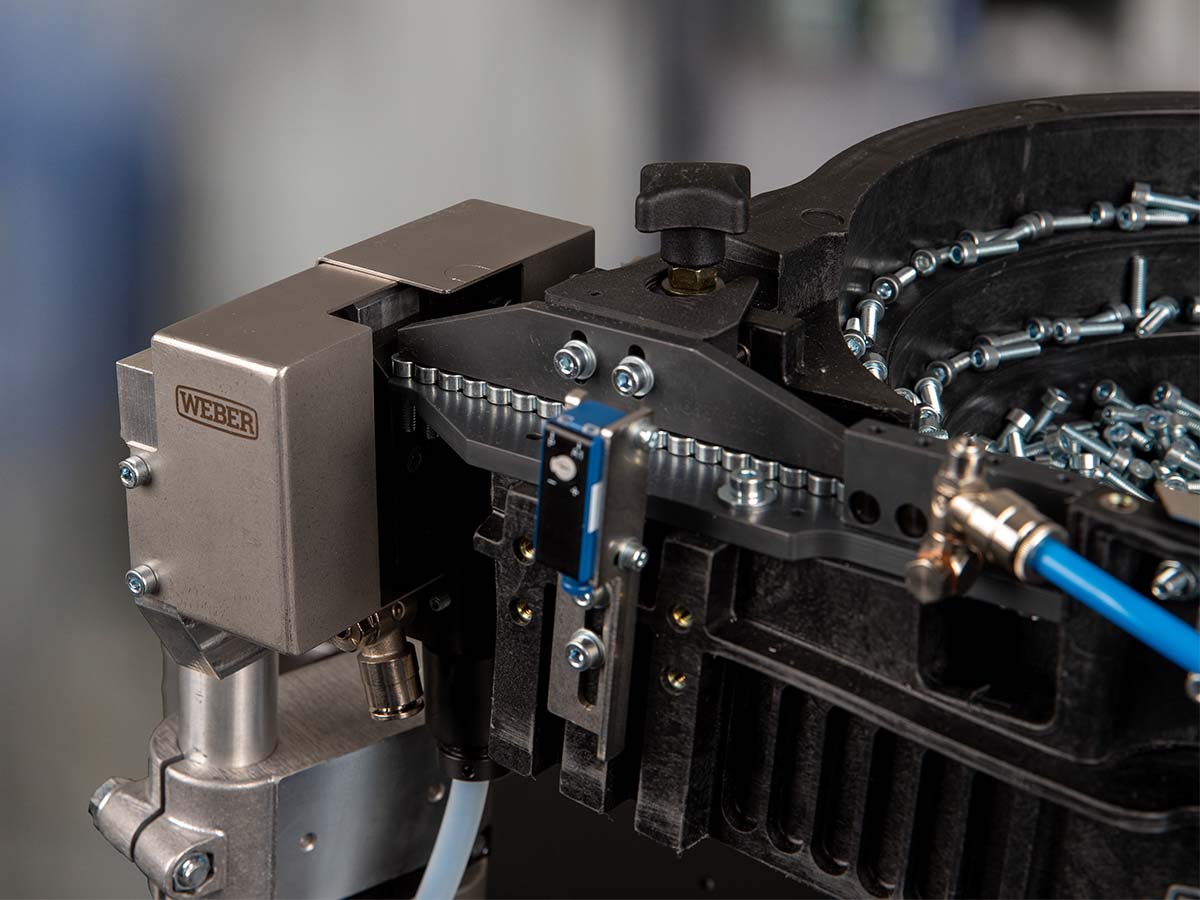

逃逸装置

特点

系列	ZEB120	ZEB240	ZEB360
A 宽度 [mm]	480 \| 497 (带 SDH*)	480 \| 497 (带 SDH*)	640 \| 650 (带 SDH*)
B 深度 [mm]	340 \| 353 (带 SDH*)	340 \| 353 (带 SDH*)	536 \| 547 (带 SDH*)
C 高度 [mm]	456 \| 463 (带 SDH*)	456 \| 463 (带 SDH*)	602 \| 607 (带 SDH*)
重量 [kg]	25 (带 SDH*)	54 (带 SDH*)	80 (带 SDH*)
装填量 [升]	0,3	1,2	3,8
装填重量 [kg］	1,2	5,0	17,0
D 到储料斗的高度 [mm]	290	300	360
E 到 FSK 的高度** [mm]	305	382	440
螺栓
头部直径 [mm]	2,0 – 4,0	2,5 – 12,5	6,0 – 24,0
螺纹	M1 – M2	M2 – M6	M4 – M14
总长度 [mm]	≤ 22	≤ 48	≤ 73
螺母
对角尺寸 [mm]	–	≤ 12,5	≤ 20
螺纹	–	≤ M8	≤ M10
高度 [mm]	–	≤ 9,5	≤ 9,5
无头销钉
无头销钉直径 [mm]	–	≤8	≤ 16
长度 [mm]	–	≤ 50	≤ 80
–
SDH = 消音罩, *FSK = 料位监控装置			如有技术性变更，请咨询相应销售人员。
