输料系统

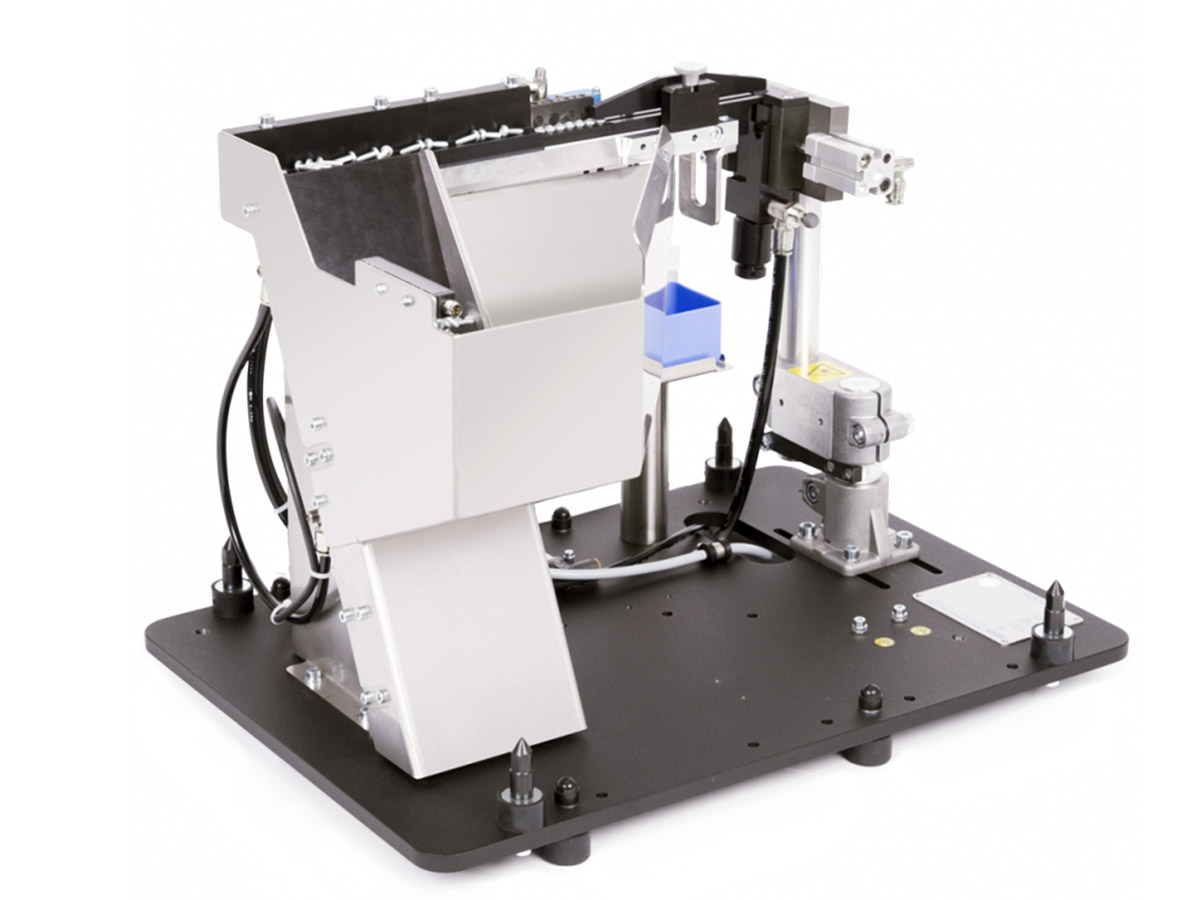

台阶式料斗ZEL

噪音极低

台阶式料斗ZEL,输送紧固件非常温和,可在不伤物料的情况下输送螺钉、螺母和销钉。 该系统的节拍频率可达 0.8秒。 低振动出口轨道尽可能减小了振动,确保有表面涂层的紧固件及敏感元件的输送不受影响。 而这正是技术清洁度的关键要素。 内置传感器确保高工艺可靠性。 各种降低噪音排放的措施为保护工作场所而设计。

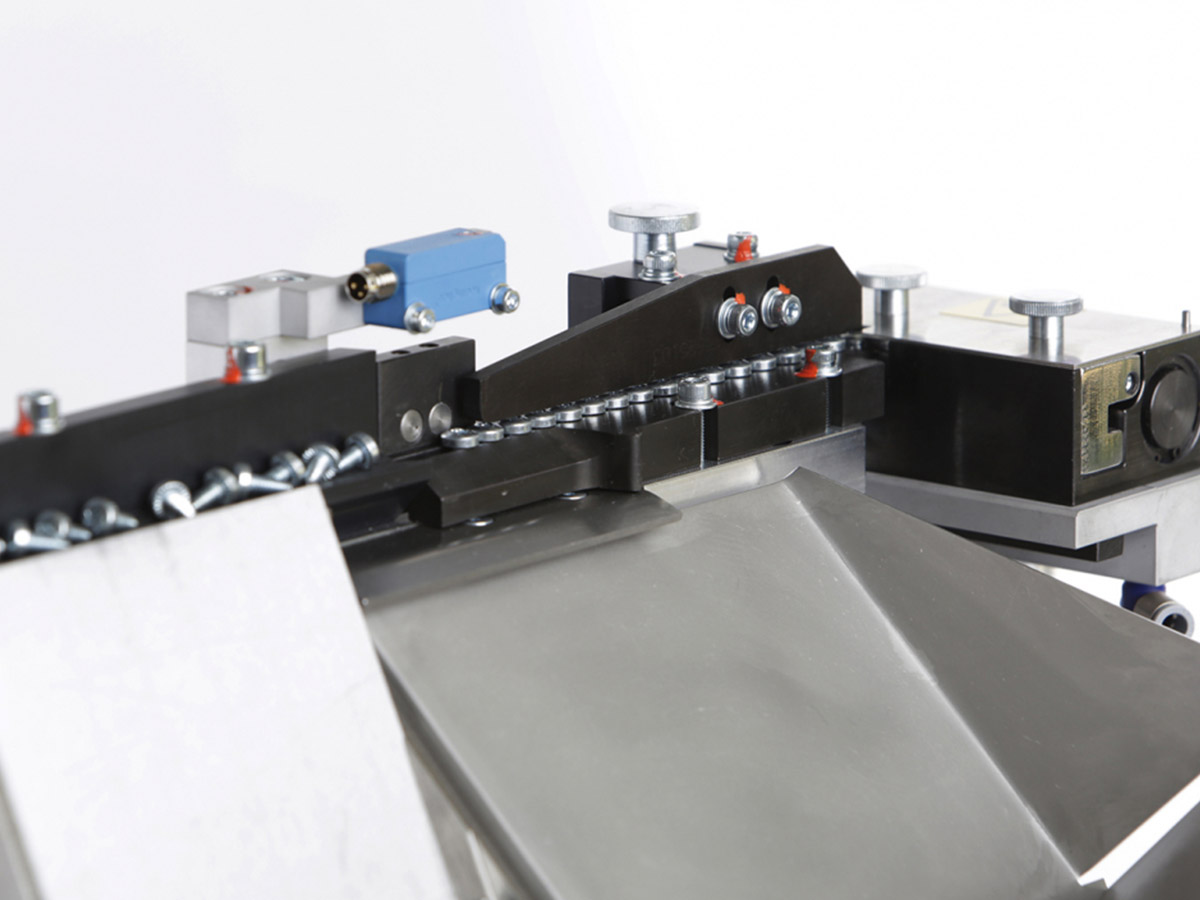

Feeding Technology ZEL WEBER
3D 预览 2D 预览
部件输送柔和,磨损小,技术清洁度高
噪音极低
不锈钢材质(滑块由硬化工具钢或塑料制成)
工艺可靠性高
洁净、清洁

储存紧固件的料斗为不锈钢材质–集成的滑块由硬制的工具钢或塑料制成。 这些表面材料特性降低了磨损,而且耐脏。 可选配带式料仓

特点
用于分离的入口控制
逃逸装置
紧固件储存箱
用于平缓输送部件的提升气缸
特点
  • 温和输送
  • 噪音非常低
  • 输出量高
  • 磨损小——技术清洁度要点

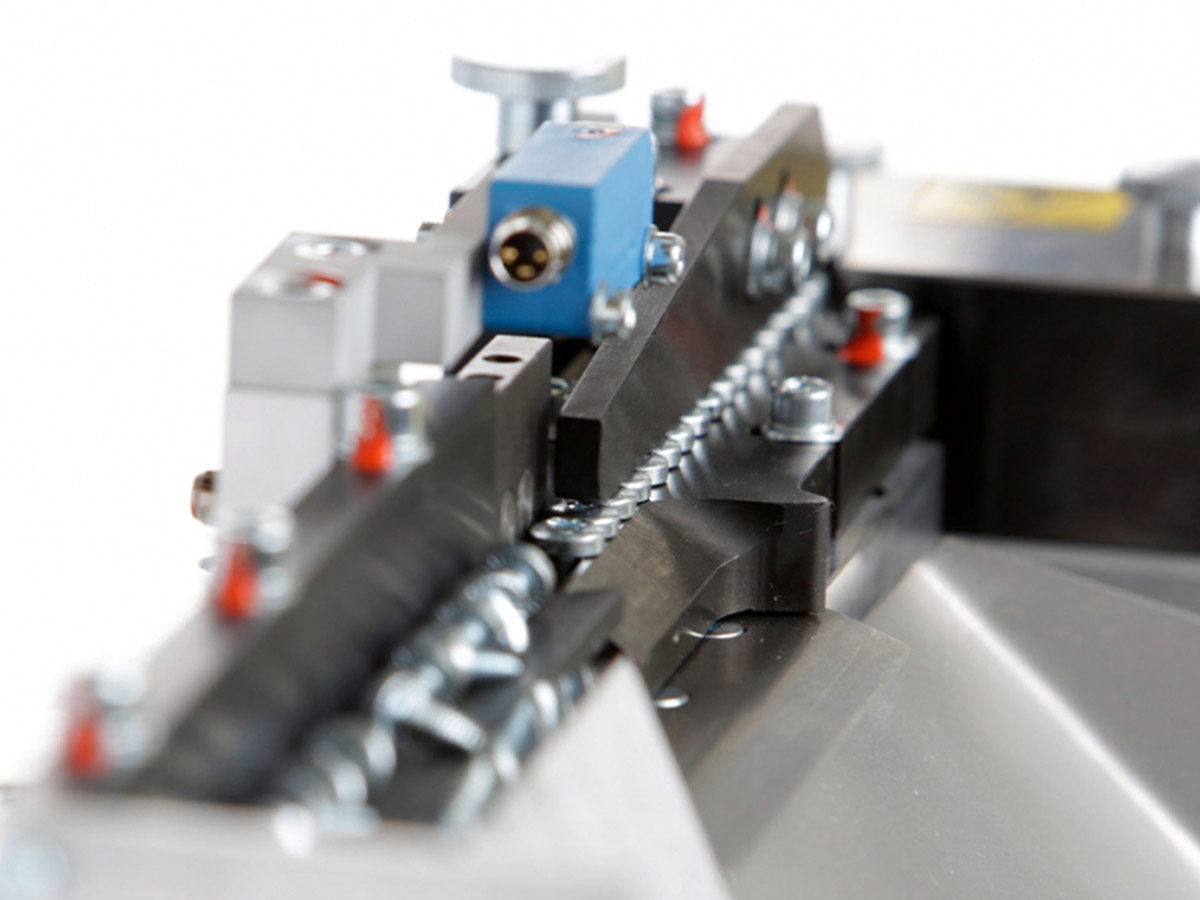

Automatische Zuführung Von Schrauben ZEL WEBER

台阶式料斗 ZEL技术参数

系列 ZEL240 ZEL360 ZEL480
A 宽度 [mm] 480 | 497 (带 SDH*) 640 | 650 (带 SDH*) 1296 (带 SDH*)
B 深度 [mm] 340 536 1000
C 高度 [mm] 456 (带 SDH*) 602 (带 SDH*) 1141 (带 SDH*)
重量 [kg] 约 60 (带 SDH*) 约 85 (带 SDH*) 约 350 (带 SDH*)
装填量 [升] 1,2 3,0 15,0
装填重量 [kg] 4,0 12,0 ca. 100,0
D 到储料斗的 高度 [mm] 397 437 1033
螺栓
头部直径 [mm] 2,5 – 12,5 6,0 – 20,0 12,0 – 32,0
螺纹 M2 – M6 M4 – M12 M6 – M16
总长度 [mm] ≤ 42 ≤ 73 ≤ 160
螺母
对角尺寸 [mm] ≤ 12,5 ≤ 20 ≤ 32,0
螺纹 ≤ M8 ≤ M10 ≤ M16
高度 [mm] ≤ 9,5 ≤ 9,5 ≤ 20,0
无头销钉
无头销钉直径 [mm] ≤8 ≤ 14 ≤ 24,0
长度 [mm] ≤ 48 ≤ 73 ≤ 160
*SDH = 消音罩 如有技术性变更,请咨询相应销售人员。

*SDH = 隔音罩;单位为毫米,可根据双方协商进行技术修改。对于规格特别大的紧固件,我们可以定制解决方案。
