无需预处理的可拆卸螺纹连接
在车身制造中，混合结构和仅单面可达的连接点位置对连接技术提出了挑战。 专用于流钻螺钉（FDS）的机器人辅助自攻螺接系统 RSF确保了高强度的连接。 无论有无预冲孔，均能够完成螺纹连接 — 物料波动及制造公差可由此得到补偿。
系统

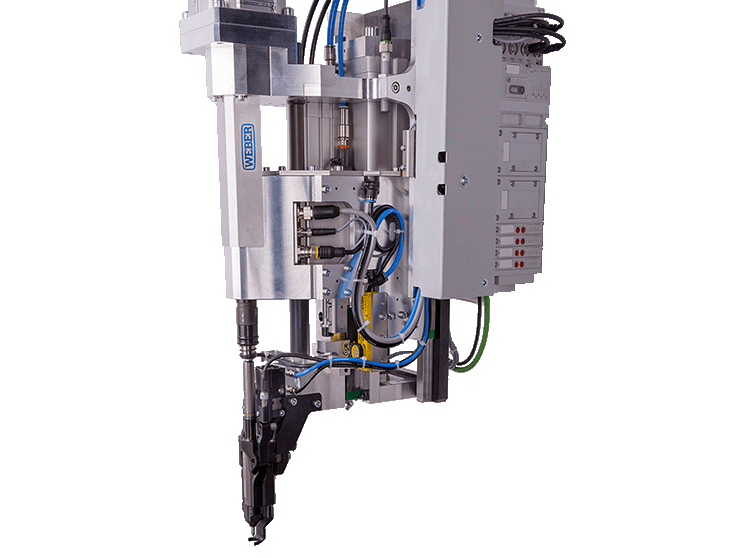

机器人辅助拧紧系统 RSF
3D 预览
2D 预览

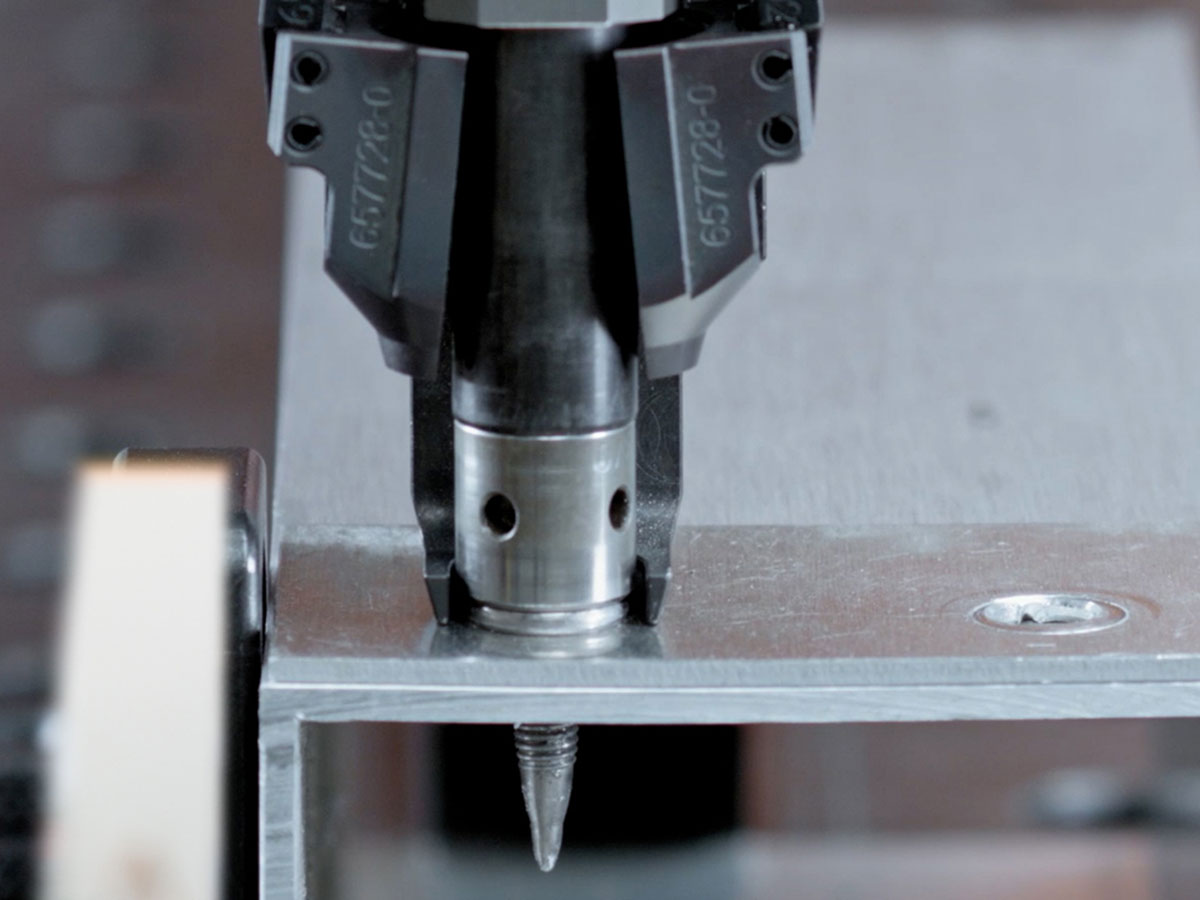

流钻自攻螺丝-FDS
无需预处理的可拆卸螺纹连接
单面无障碍
低热连接工艺
高强度和高柔性
You are currently viewing a placeholder content from Default. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
More Information待连接材料内，直接钻孔攻丝，形成公制螺纹，实现可拆卸的连接:— 可随时反拧螺纹拆卸。 这样就产生了可拆卸的接头–可以随时拆卸。 使用 RSF 工艺能够实现具有高拧紧力和高防松扭矩的螺纹连接，拧紧工艺过程可自由设定参数。
RSF 螺钉拧紧、进料或控制系统的功能测试
该系统用于对 RSF 拧紧、进料或控制系统进行功能测试。该测试单元用于维护工作，以确保 RSF 系统的质量水平。
特点
设计紧凑，干扰轮廓经过优化
快速简便的工具更换
颚板自动打开
特点
- 机器人适用系统
- 可在仅能单面接近的连接位置完成拧紧作业
- 无需预冲孔即可直接拧紧
- 形成一个公制螺纹
- 可与其他连接技术配合，例如粘接

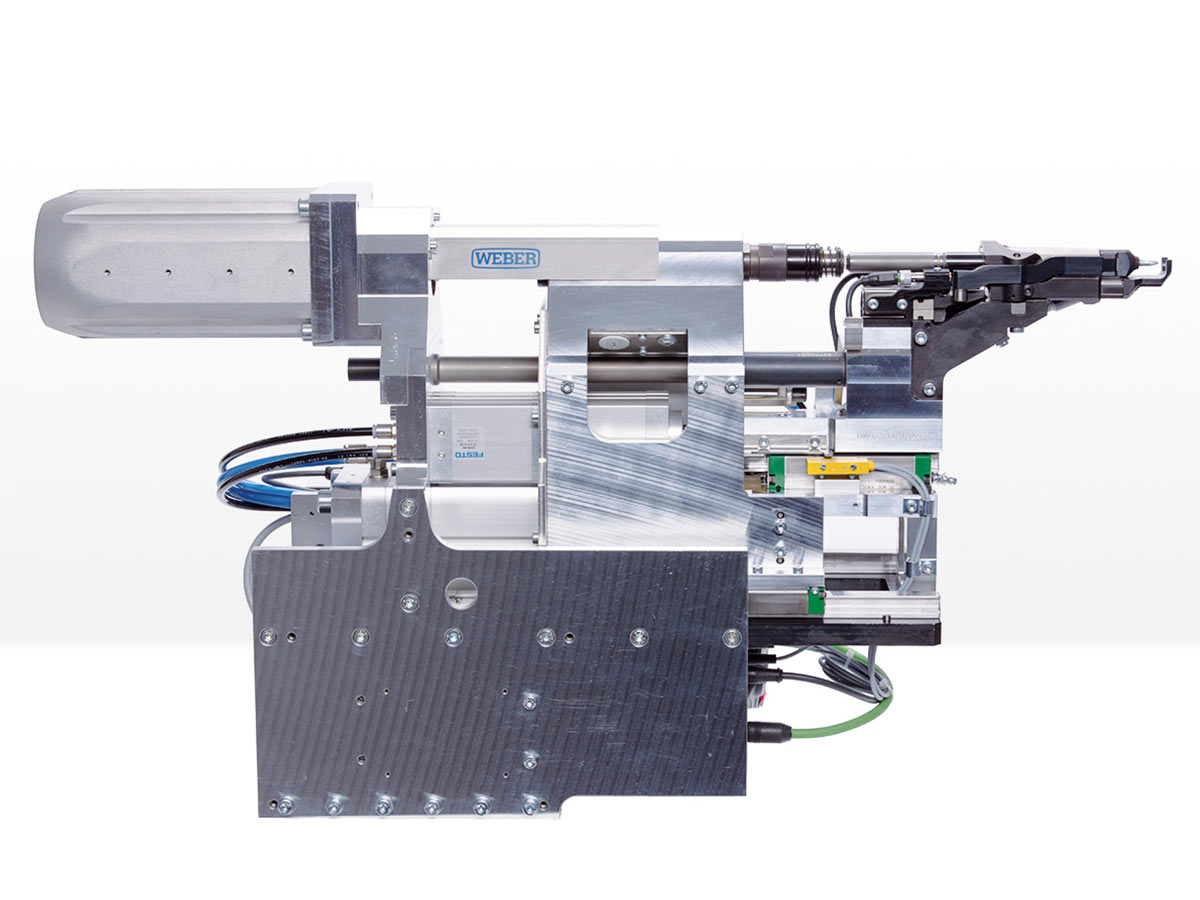

机器人辅助拧紧系统 RSF技术参数
| RSF25 | |
|---|---|
| 扭矩 [Nm] | 最大 15 |
| EC 驱动装置 [rpm] | 最大 8,000 |
| 最大轴向力 (6 bar 时) [N] | 最大 3,600 |
| 压紧力 (6 bar 时) [N］ | 最大 1,400 |
| 工艺时间 [s] | 最少 1.6 |
| – | |
| 如有技术性变更，请咨询相应销售人员。 |
机器人辅助拧紧系统 RSF
