夹层结构安装系统 — TSS

热粘合

随着轻量化结构趋势的到来,连接技术也必须找到新的途径。 TSS 系统将塑料管套插入到夹层结构中,该结构由蜂窝或泡沫夹芯层以及纤维增强塑料覆盖层(如 CFRP 或 GFRP)构成。 在 TSS 接合过程中,塑料部件熔化,从而形成热粘合。 塑料管套的插入借助或无需预冲孔均可完成,可在机器人辅助下进行。

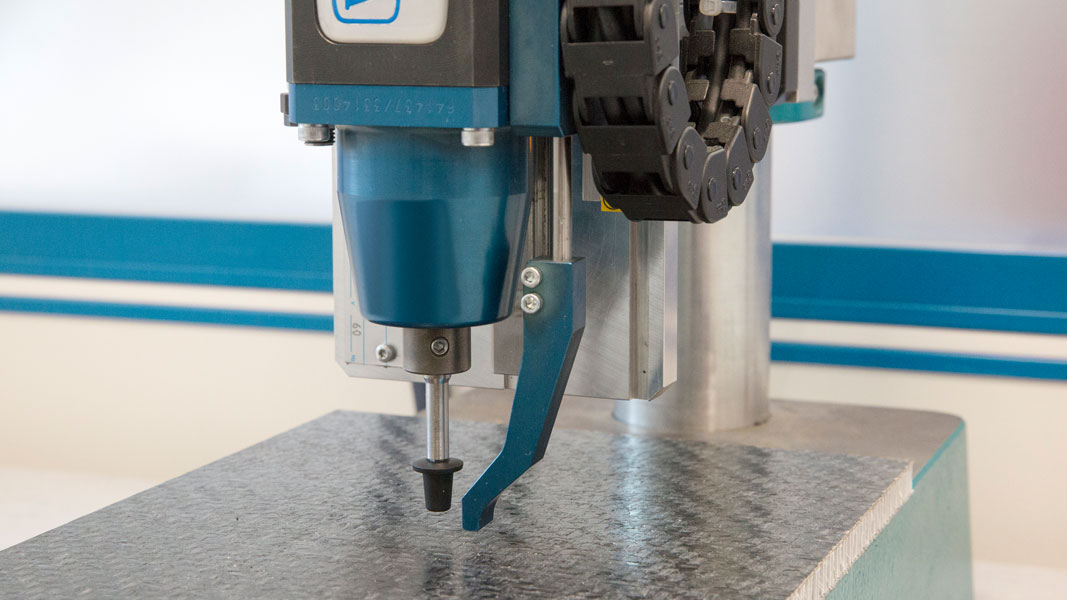

Setzsystem TSS WEBER

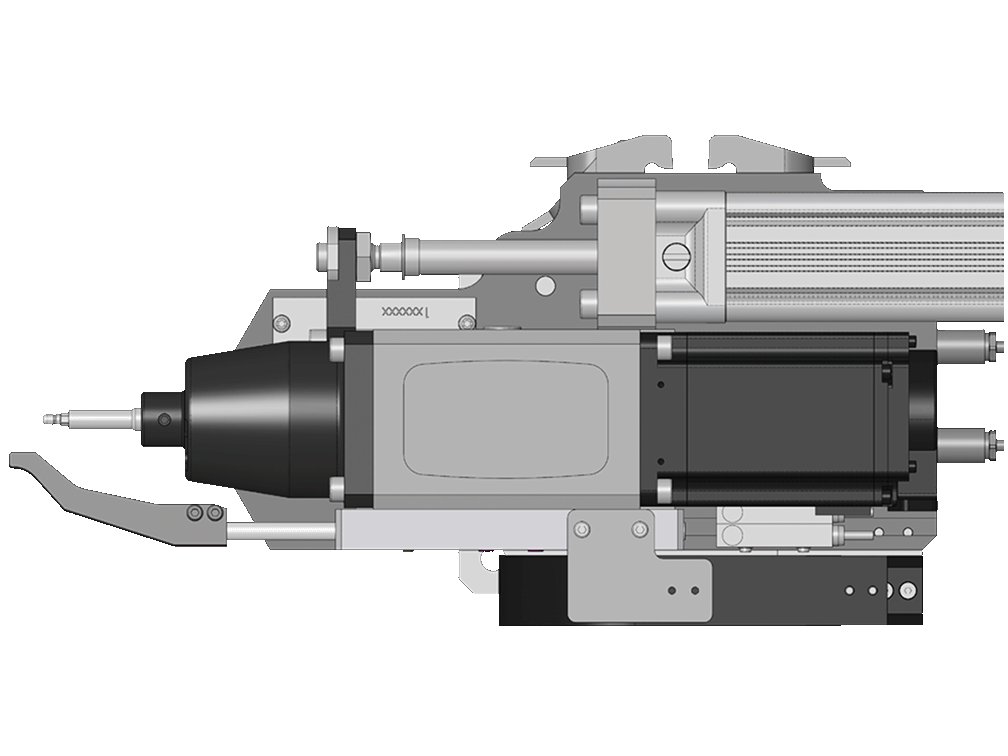

3D 预览 2D 预览
热粘合
蜂窝芯或泡沫芯,外层为纤维增强塑料
可单独调整工艺参数,并进行监测和评估
高分辨率工艺评估

个性化参数

工艺方法可用作某一个单元中的机器人辅助系统或封闭式安装装置。 管套直接作为紧固件或自攻螺钉所需的耐用螺纹嵌件。 整个流程可自由设定参数并记录。

特点

轴向进给直线装置
用于旋转运动的
相对路径测量系统
适用于各种连接部件几何形状的插入工具

特点

  • 适用于轻质材料的接合工艺方法
  • 有无预冲孔均可
  • 在自有 WEBER 实验室中完成待接合材料的预试验
TSS Anwendung WEBER

夹层结构安装系统 — TSS技术参数

TSS
紧凑式主轴结构 [mm] (LxWxH) 630 x 185 x 165
主轴重量 [kg] 约 13
EC 驱动装置 [rpm] 最大 5,000
最大轴向力 [N] 1400
周期时间 (无冷却) [s] 最少 3
如有技术性变更,请咨询相应销售人员。
