控制系统

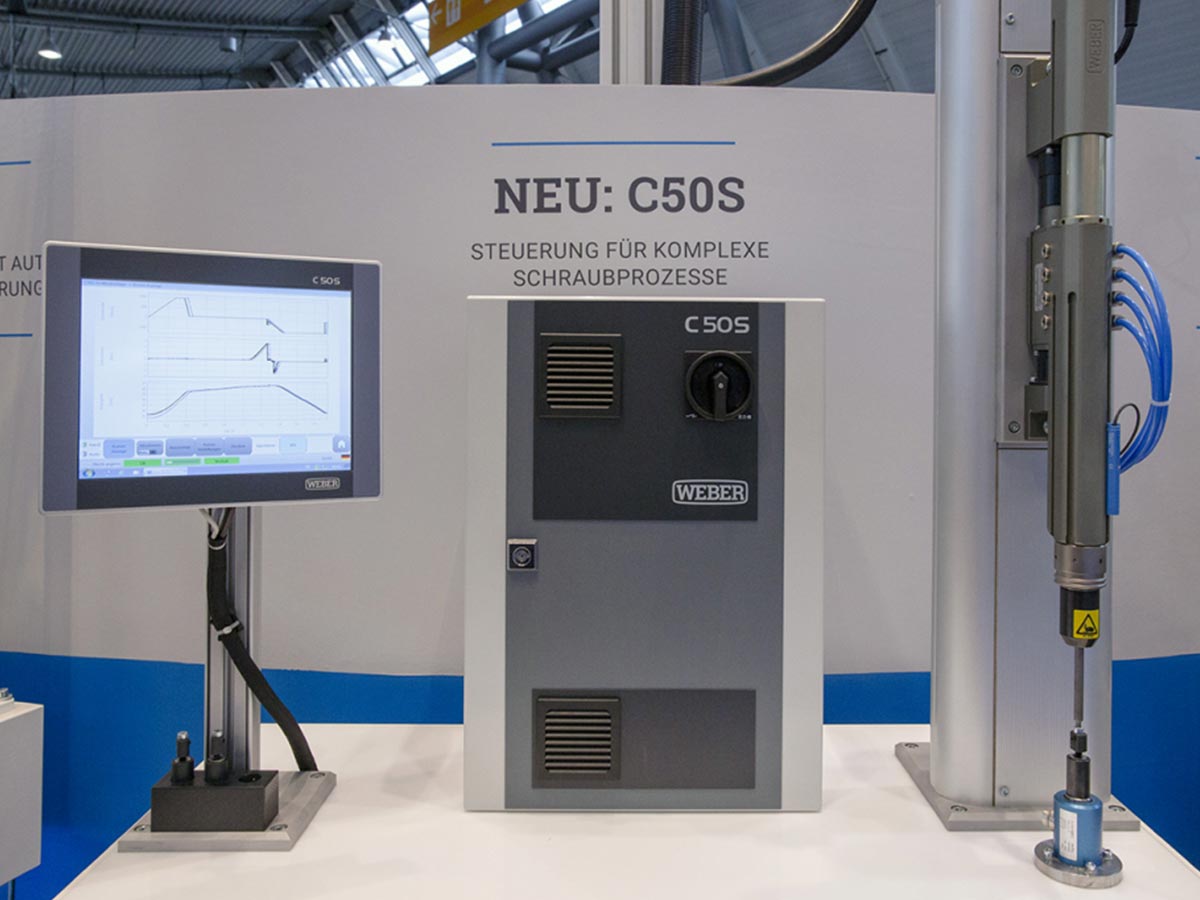

C50S工艺过程控制器和时序控制器用于复杂的拧紧应用

个性化量身打造

C50S 为复杂的个性化参数设置的拧紧工艺过程控制器。 255种可自由选择的拧紧程序——通过开放式接口可增加定制程序。 通过 TCP/IP 协议的以太网实现联网。 通过选配触摸屏或 Windows 计算机可显示时序控制。

Steuerungstechnik C50S WEBER Schraubsteuerung
3D 预览 2D 预览
可灵活编程的拧紧工艺
可采用最新方法配置个性化工艺流程
梯度拧紧法(力矩、深度)、相对力矩以及 M360°法
单独导出参数和结果
适合高要求的应用

C50S 可输出拧紧曲线与拧紧工艺过程的详细信息。 所有相关的过程信号可以通过坐标呈现。 可选集成时序控制器,显示系统诊断、系统日志簿,备份以及帮助功能。

特点
  • 255 个程序
  • 可选 5 个来自任意步骤的结果
  • 统计功能用于评估拧紧过程质量
  • 先进的拧紧工艺:梯度拧紧工艺(扭矩、深度)、相对扭矩、M360,各有多达 25 步拧紧步骤
  • 使用数字和模拟深度监测系统,优化拧紧工艺过程
  • 通过用户界面设置工艺过程控制参数
  • 先进的工艺过程分析和诊断:控制系统中可存储近期的 1,000 条曲线,可视化图中可叠加多达 10 条曲线
  • 可在任意计算机或可选装的 WEBER 触屏电脑实现可视化
  • 可选配冗余测量系统(符合 VDI 2862,A 类要求)
  • 数字接口、Profibus、ProfiNet、Ethernet IP、Device-NET 和 Ethernet CAT

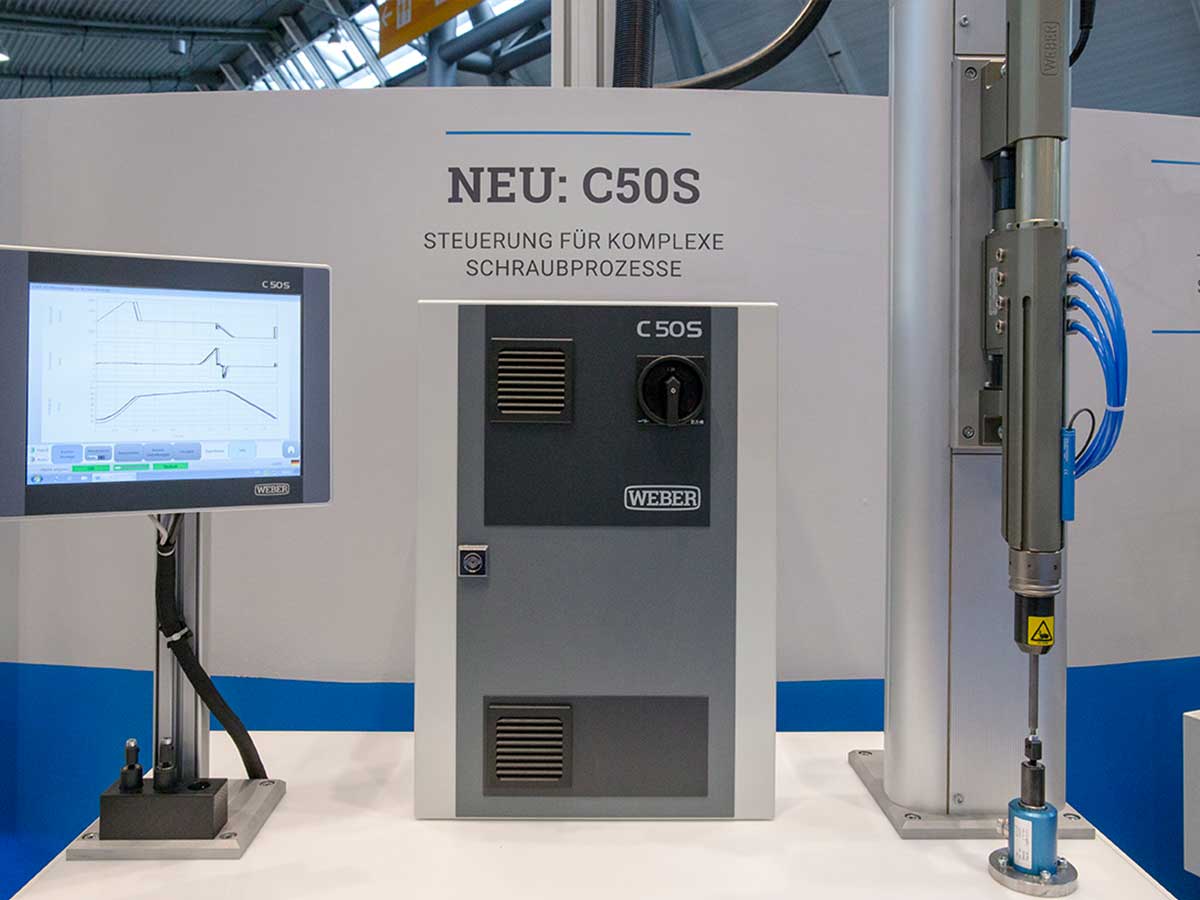

C50S Prozesssteuerung WEBER

工艺过程控制器 C50S技术参数

C50S
供电 标准 230 V,类型:带有 L、N、PE 的冷设备接口,230 V ± 10% / 50 – 60 Hz
E 防护等级 防护等级 1 (L、N、PE)
驱动装置 100 / 400 / 750 瓦
程序 255 个程序,最多 25 项个性化工艺步骤
接口 数字 I/O、RS232、PROFIBUS、PROFINET、DeviceNET、EthernetCAT、EtherNet/IP
重量 20 kg
尺寸 350 / 250 / 500 mm (W / D / H,不含插头)
防护等级 IP54
如有技术性变更,请咨询相应销售人员。
工艺过程控制器 C50S
