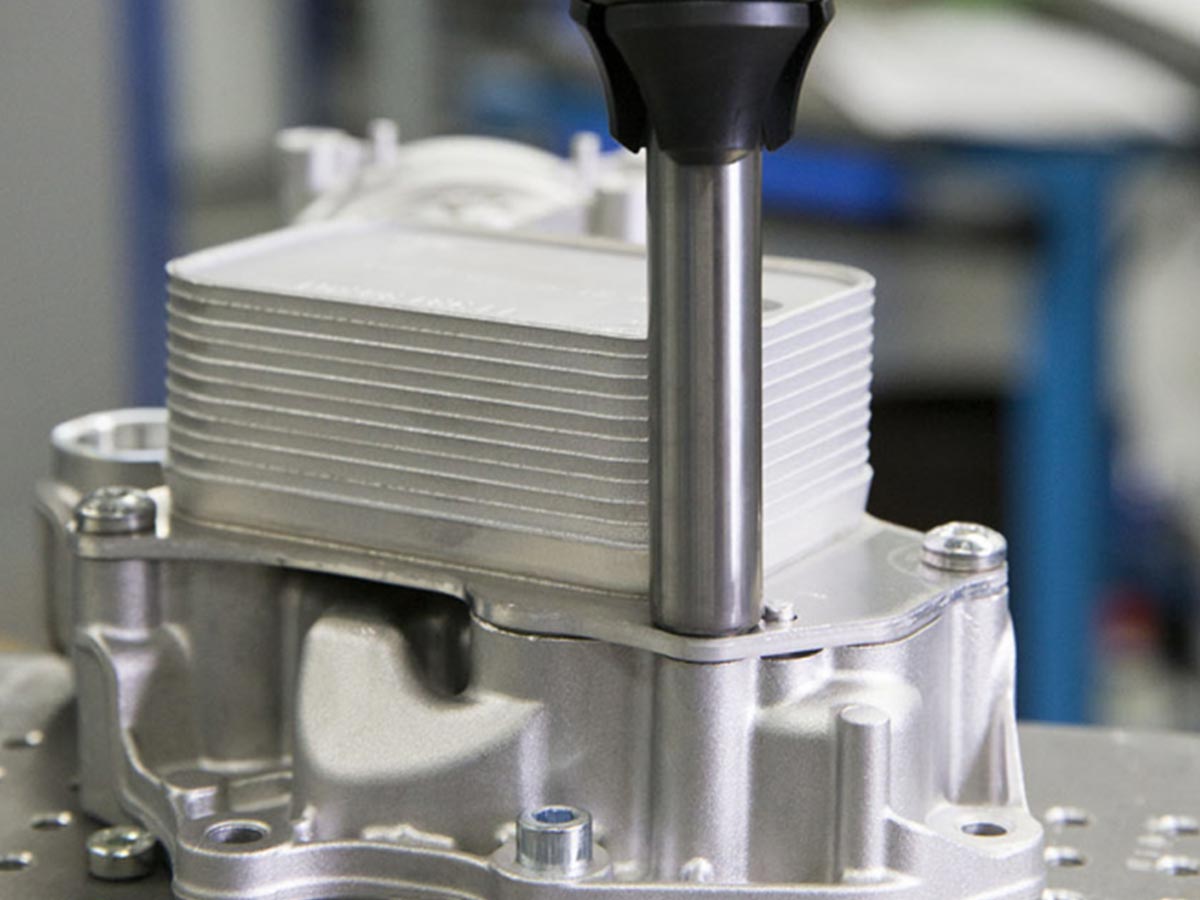

用于难以接近的拧紧位置
SEV-E 拧紧轴采用真空技术，即使在凹陷和难以接近的拧紧位置也能保证可靠的拧紧工艺过程。 WEBER 提供电子控制式 EC 电机和扭矩传感器。 如有需要，也可使用客户自行提供的驱动装置。
固定式拧紧系统
固定式拧紧系统

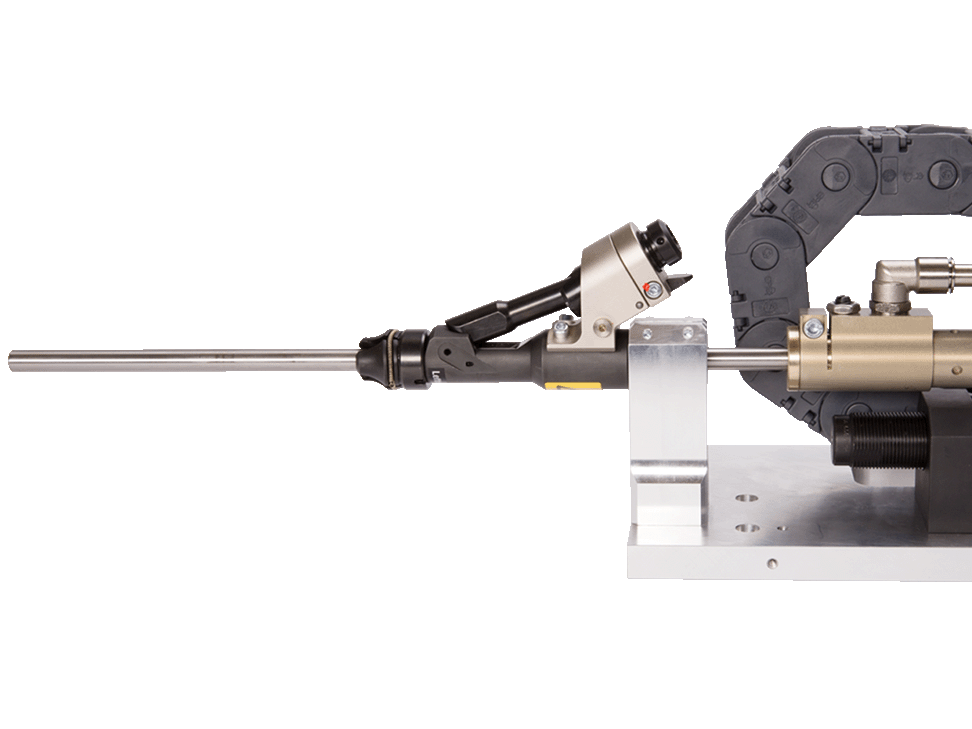

SEV-E
3D 预览
2D 预览
配备螺丝和销钉自动进料系统
适用于 150 毫米以上的干涉轮廓
开放式滑块设计，带气动或电动钻头行程
利用摇摆斜臂原理处理重型螺钉
用于紧凑型拧紧轴，较小宽度和长度
各式拧紧轴模块使灵活可变性得以增强。 连接元件被自动输送。 为避免电缆损坏，采用拖链式布线。 固定式拧紧系统采用模块化设计，因此便于维护。
产品创新
摇摆斜臂以便缩短拧紧节拍
超长真空吸头，用于极深的螺丝拧入位置
真空模块，用于在机头行程中固定钻头上的螺钉
特点
- 拧紧轴采用真空技术，即使在凹陷和难以接近的拧紧位置也能保证拧紧工艺过程可靠
- 紧凑型设计，中心拧紧轴与进给行程结构平行
- 自动输料系统
- 拖链式布线避免电缆损坏
- 耐磨表面处理，即使无油的干运转作业仍然耐用
SEV-E 固定式拧紧轴超长真空拧紧系统技术参数
| 系列 | 03 | 10 | 30 |
|---|---|---|---|
| 扭矩范围 [Nm] | 0,3 – 3 | 1 – 10 | 3 – 30 |
| 最大转速 [rpm] | 2500 | 2500 | 1500 |
| 螺栓头直径 [mm] | 3 – 16 | 5 – 21 | 9 – 24 |
| 重量 气动进给* [kg] | 约 13 | 约 15 | 约 24 |
| 重量电动进给* [kg] | 约 19 | 约 21 | 约 30 |
| 内置批头行程 (内部, 气动进给) [mm] | 300 | 350 | 300 |
| 内置批头行程 (内部, 电动进给) [mm] | 350 | 350 | 350 |
| – | |||
| * 采用直接驱动装置和标准旋入组件 | 如有技术性变更，请咨询相应销售人员。 |
