用于螺母和大头螺钉
与手持式拧紧轴 HSM 和 HSK 相似，WEBER 提供了 SEM 和 SEK 两种特殊固定式拧紧系统产品。 SEM 适用于装配符合 DIN 标准的螺母、法兰和特殊螺母。 SEK适用装配大头螺钉。这两种型号均利用真空技术，确保工艺质量。配备自动输料系统，紧固件被可靠地输送。
固定式拧紧系统
固定式拧紧系统 SEM / SEK
3D 预览
2D 预览
配备螺母和头重螺钉自动进料系统
用于障碍干扰边缘高于 150 mm

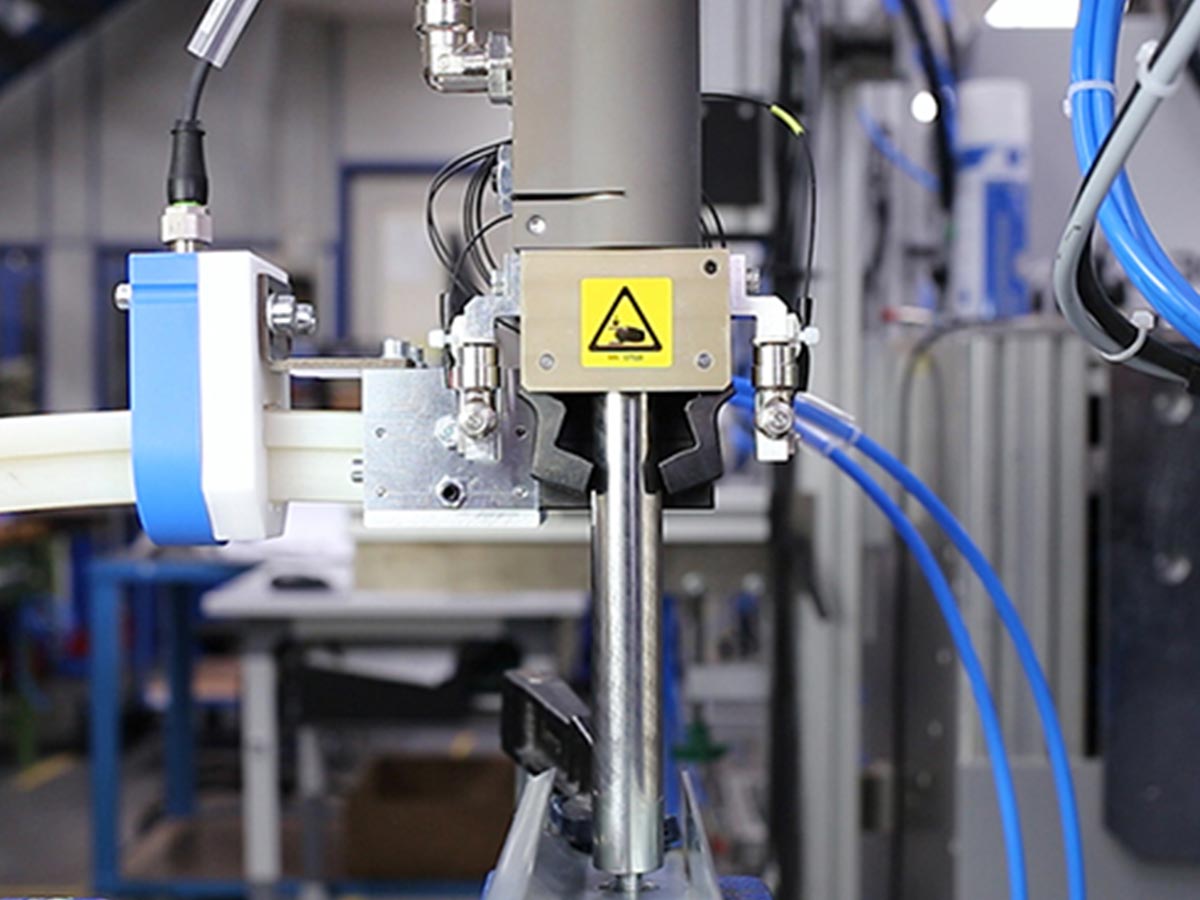

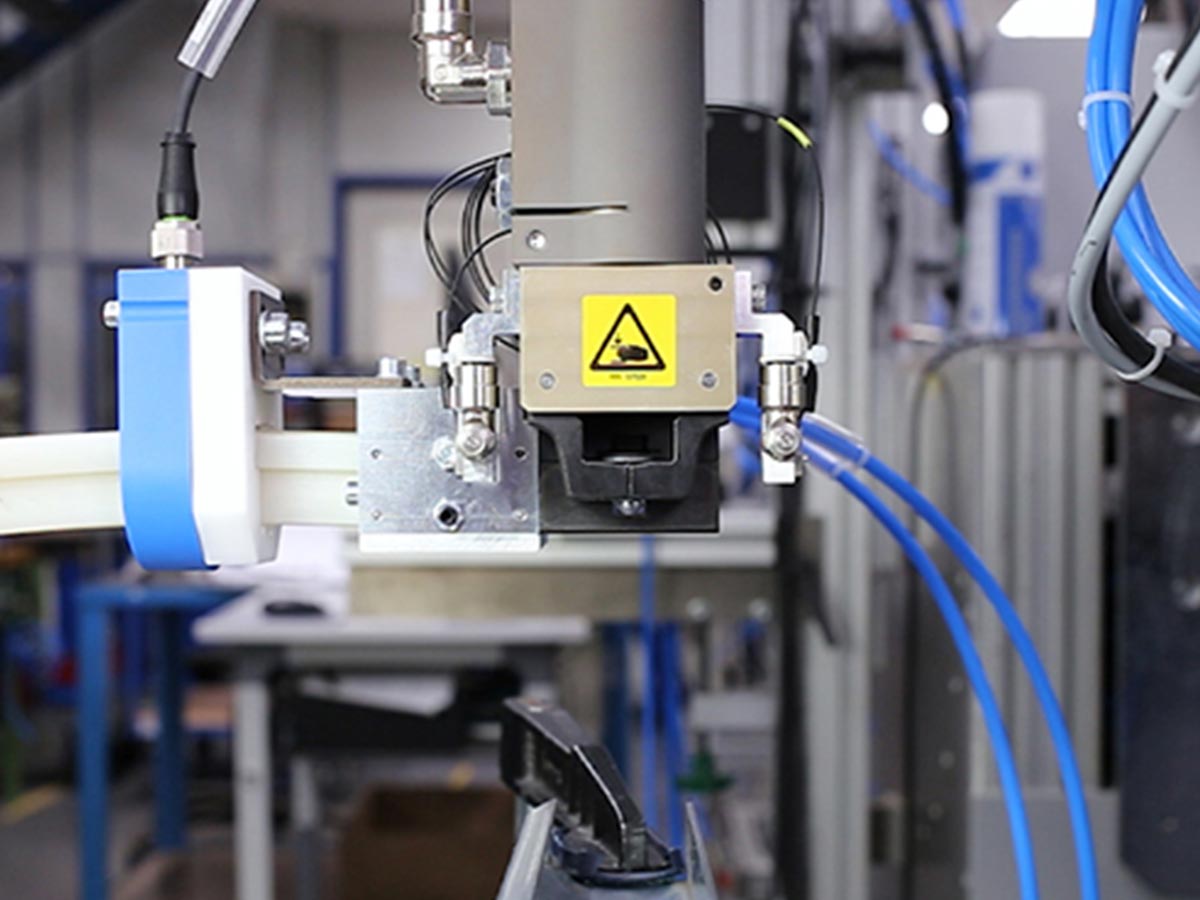

拧紧组件采用定制化抽屉式设计，配异型送顶管，可在拧紧过程中 同时输送紧固件
用于 DIN 标准、法兰和特殊螺母 SEM
驱动单元不移动
通过固定式驱动模块，在两种型号中显著降低移动质量的比例。扭矩传感器更加提升此结构特性。此外，固定式拧紧系统 SEM 和 SEK 凭借使用结构紧凑的转向传动赢得青睐。
特点
深度监测器，用于精确监测拧紧深度
真空模组用于吸附螺母或大头螺钉
推进模组用于可靠输送螺母或大头螺钉
特点
- 拧紧轴配有适用于大头螺钉、法兰和特殊螺母的可监控的助推装置
- 自动输料系统配异型软管
- 气动或电动驱动
固定式拧紧系统 SEM / SEK 技术参数
| 系列 | 03 | 10 | 30 | 60 | 120 |
|---|---|---|---|---|---|
| 扭矩范围 [Nm] | 0,3 – 3 | 1 – 10 | 3 – 30 | 6 – 60 | 12 – 120 |
| 最大转速 [rpm] | 2.500 | 2.500 | 1.500 | 1.500 | 300 |
| 头部直径 (SEK) [mm] | 3 – 16 | 5 – 21 | 9 – 24 | 9 – 24 | 9 – 24 |
| 螺母尺寸 (SEM) | M2 – M4 | M3 – M8 | M5 – M10 | M5 – M10 | M5 – M10 |
| 螺母尺寸 Ø 卡环或对角尺寸 (mm) | 最大 10 | 最大 15 | 最大 20 | 最大 20 | 最大 20 |
| 重量* [kg] | 约 5 | 约 7 | 约 9 | 约 11 | 约 16 |
| 内置批头行程 (内部) [mm] | 70 | 90 | 120 | 190 | 90 | 120 | 160 | 240 | 120 | 160 | 200 | 120 | 160 | 200 | 160 | 200 |
| 内置批头轴向力 (1 | 3 | 6 bar) [N] | 30 | 90 | 180 | 45 | 135 | 270 | 70 | 210 | 420 | 70 | 210 | 420 | 160 | 480 | 960 70 | 210 | 420** |
| 取决于头部直径的最大外部批 头行程 [mm] | 11 -18 | 7,4 – 38 | 24,4 – 68 | 89 – 126 | 4,5 – 33,3 | 2,3 – 63,3 | 42,3 – 103,3 | 89 – 126,4 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 |
| 工具支架 | 3/16“ | 1/4“ | 5/16“ | 7/16“ | 7/16“ |
| – | |||||
| * 采用直接驱动装置和标准旋入组件 | |||||
| **LAF 低轴向力设计 | 如有技术性变更，请咨询相应销售人员。 |
