采用灵活驱动概念设计的固定式拧紧系统

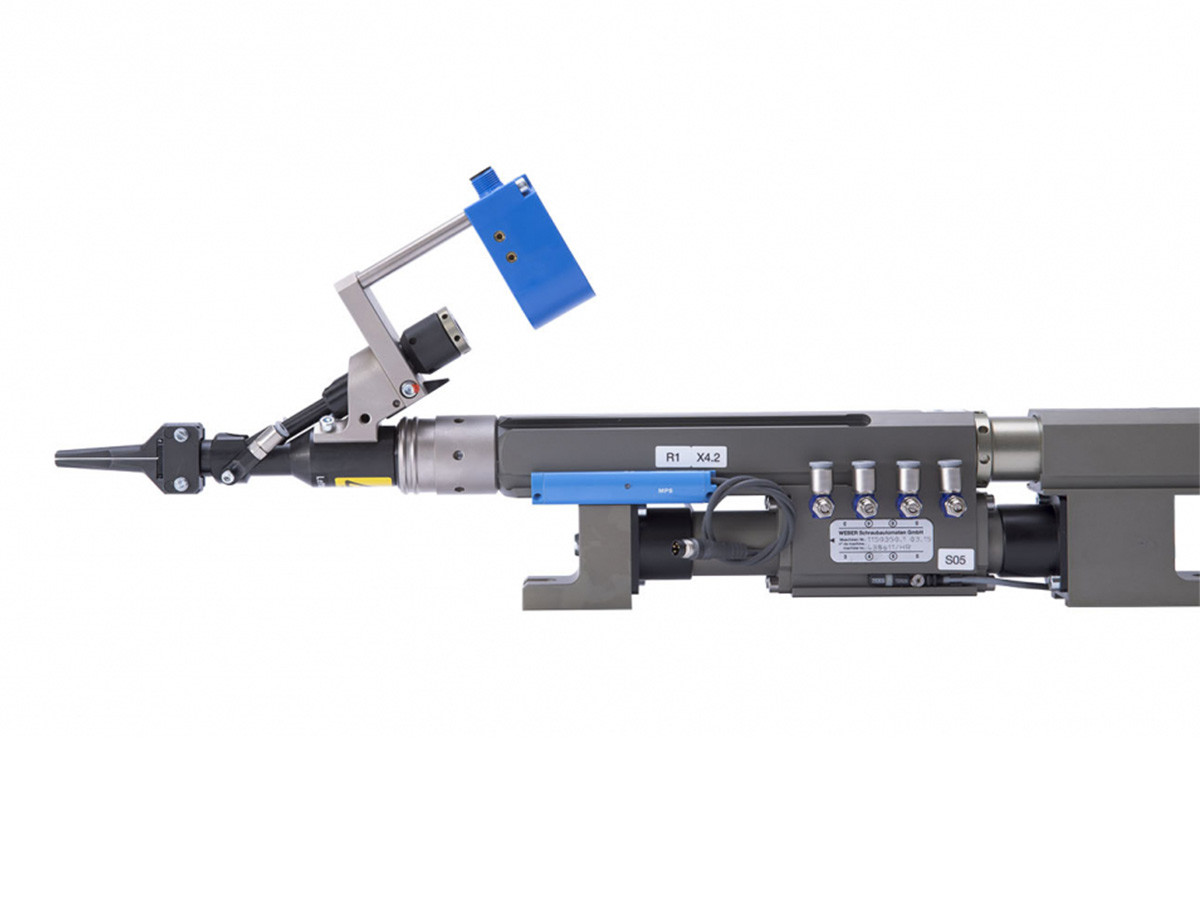

SEB 和 SER 固定式拧紧系统具有出色的灵活性。 模块化结构设计实现了在其他模块和驱动器上的快速更换。 SER拧紧系统含有中心拧紧轴。通过外部滑块或者机器人提供进给行程。 SEB 拧紧系统在中心拧紧轴的基础上集成了的进给行程。 SER和SEB都配有自动输料系统。
固定式拧紧系统
固定式拧紧系统 SEB / SER
3D 预览
2D 预览

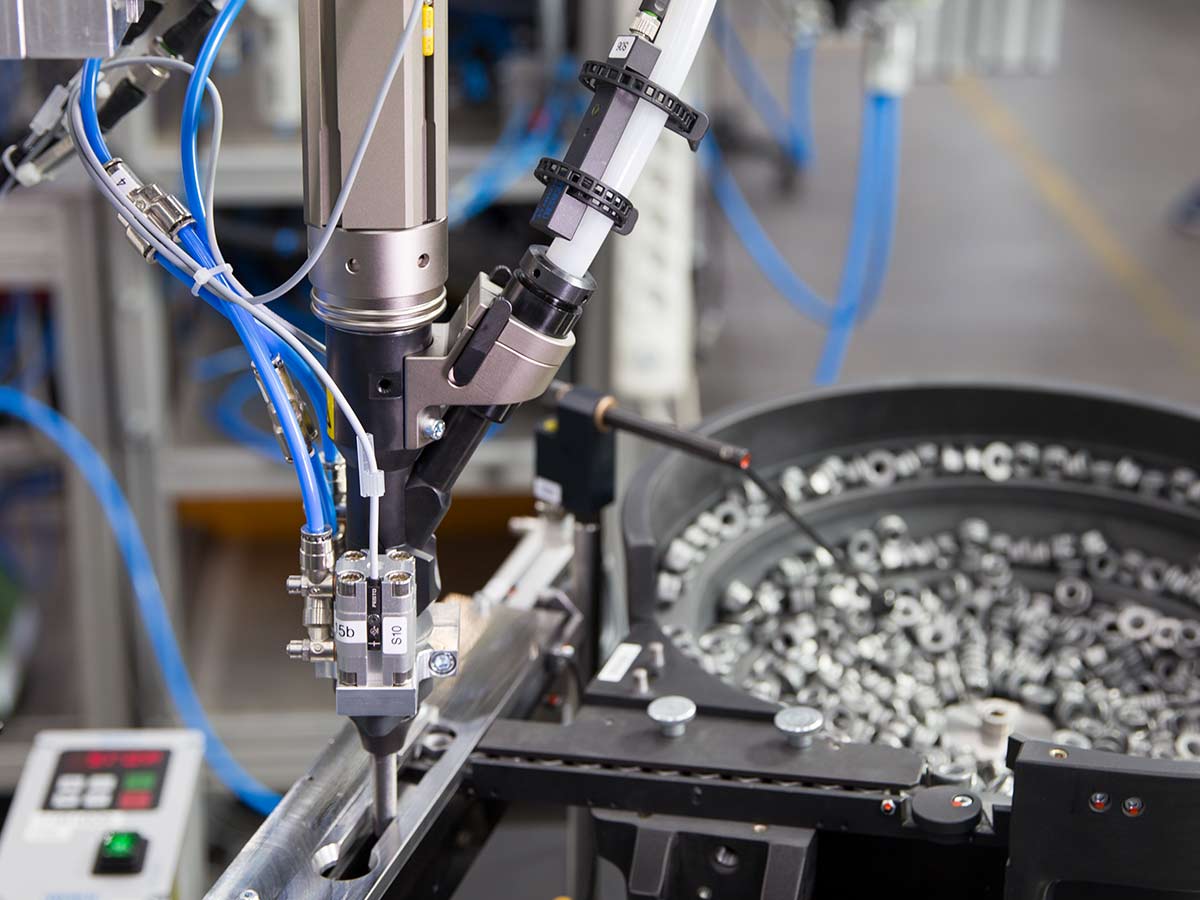

配备螺丝和销钉自动进料系统
免工具更换刀头
适用于常规螺钉
摇摆斜臂原理：在拧紧过程中自动输送紧固件
固定式驱动模块
SER 和 SEB 固定式拧紧系统可选配气动马达或EC 电机。如是EC 电机，还可集成扭矩和转角传感器。还可选配：冗余的（第二个）扭矩和转角传感器，用于A类产品，根据VDI/VDE 2862 （“肢体和生命危险”）标准 。
产品创新
摇摆斜臂以便缩短拧紧节拍
带锁定的快换刀头
深度监测部件，用于精确监测螺丝刀的拧紧深度
特点
- 标准结构配备中心拧紧轴，并集成进给行程
- 自动输料系统
- 模块化结构，便于功能扩展
- 气动或电动驱动
固定式拧紧系统 SER技术数据
| 系列 | 03 | 10 | 30 | 60 | 120 |
|---|---|---|---|---|---|
| 扭矩范围 [Nm] | 0,3 – 3 | 1 – 10 | 3 – 30 | 6 – 60 | 12 – 120 |
| 最大转速 [rpm] | 2.500 | 2.500 | 1.500 | 1.500 | 300 |
| 螺栓头直径 [mm] | 3 – 16 | 5 – 21 | 9 – 24 | 9 – 24 | 9 – 24 |
| 重量* [kg] | 约 5 | 约 7 | 约 9 | 约 11 | 约 16 |
| 内置批头行程 (内部) [mm] | 70 | 90 | 120 | 190 | 90 | 120 | 160 | 240 | 120 | 160 | 200 | 120 | 160 | 200 | 160 | 200 |
| 内置批头轴向力 (1 | 3 | 6 bar) [N] | 30 | 90 | 180 | 45 | 135 | 270 | 70 | 210 | 420 | 70 | 210 | 420 | 160 | 480 | 960 70 | 210 | 420 |
| 取决于头部直径的最大外部批 头行程 [mm] | 11 -18 | 7,4 – 38 | 24,4 – 68 | 89 – 126 | 4,5 – 33,3 | 2,3 – 63,3 | 42,3 – 103,3 | 89 – 126,4 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 |
| 工具支架 | 3/16″ | 1/4″ | 5/16″ | 7/16″ | 7/16″ |
| – | |||||
| * 采用直接驱动装置和标准旋入组件 | |||||
| **LAF 低轴向力设计 | 如有技术性变更，请咨询相应销售人员。 |
固定式拧紧系统 SEB技术数据
| 系列 | 03 | 10 | 30 | 60 |
|---|---|---|---|---|
| 扭矩范围 [Nm] | 0,3 – 3 | 1 – 10 | 3 – 30 | 6 – 60 |
| 最大转速 [rpm] | 2.500 | 2.500 | 1.500 | 1.500 |
| 螺栓头直径 [mm] | 2 – 13 | 4,5 – 22 | 9 – 24 | 9 – 24 |
| 重量* [kg] | 约 5 | 约 7 | 约 9 | 约 11 |
| 内置批头行程 (内部) [mm] | 70 | 90 | 120 | 190 | 90 | 120 | 160 | 240 | 120 | 160 | 200 | 120 | 160 | 200 |
| 内置批头轴向力 (1 | 3 | 6 bar) [Nm] | 30 | 90 | 180 | 45 | 134 | 270 | 70 | 210 | 420 | 70 | 210 | 420 |
| 取决于头部直径的最大外部批 头行程 [mm] | 11 -18 | 7,4 – 38 | 24,4 – 68 | 89 – 126 | 4,5 – 33,3 | 2,3 – 63,3 | 42,3 – 103,3 | 89 – 126,4 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 |
| 进给行程 [mm］ | 30 | 40 | 60 | 60 |
| 进给行程轴向力 (1 | 3 | 6 bar) [N] | 45 | 135 | 270 N | 75 | 225 | 450 N | 115 | 345 | 690 N | 115 | 345 | 690 N |
| 工具支架 | 3/16″ | 1/4″ | 5/16″ | 7/16″ |
| – | ||||
| *采用直接驱动装置和标准旋入组件 | 如有技术性变更，请咨询相应销售人员。 |
