压接和插接系统

固定式压接系统 PEB

气动驱动装置

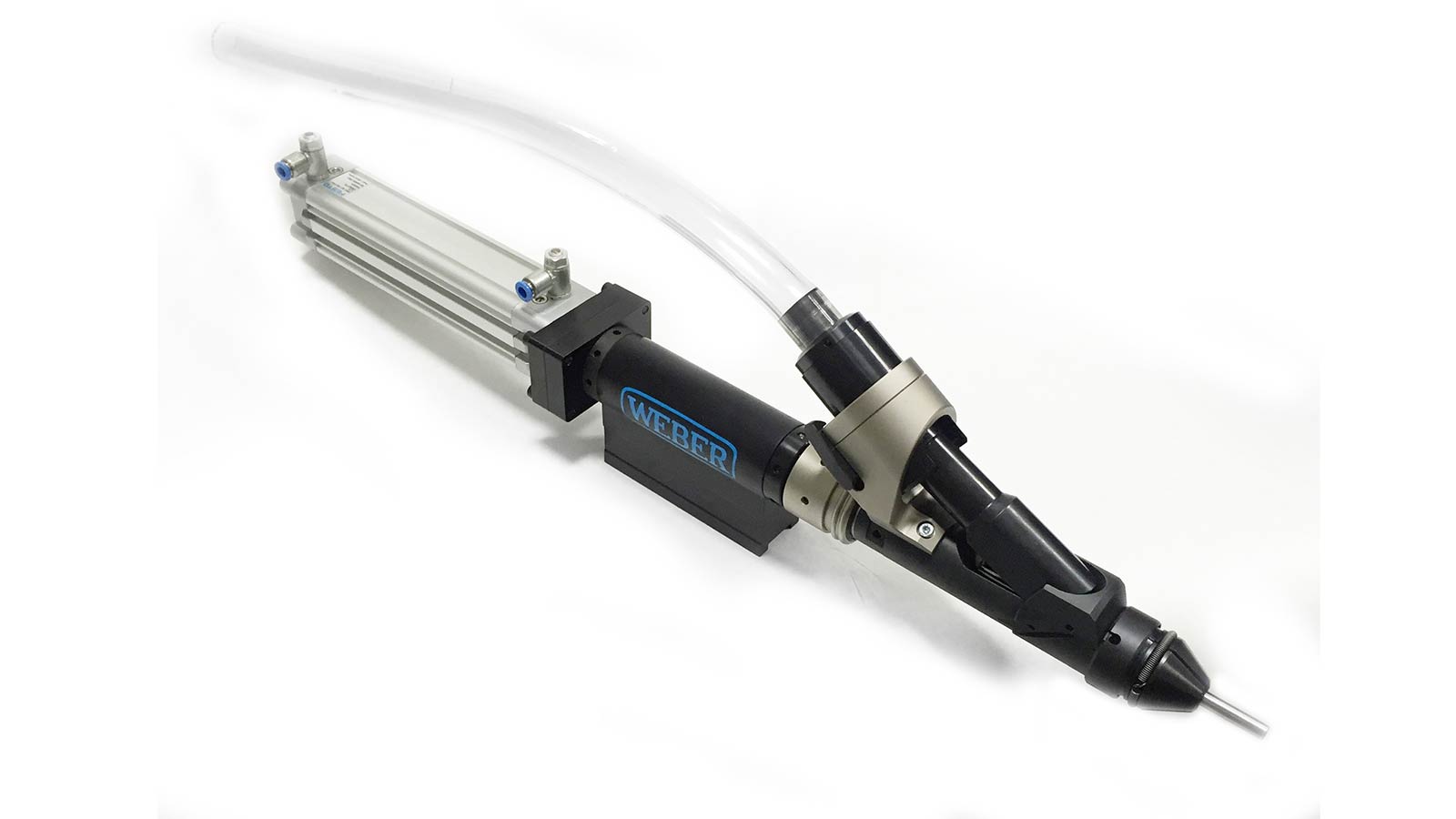

PEB 插接轴系列用于连接元件的插接。 进给力由气动生成。 插接轴非常适合单个工站和复杂的装配系统。 按照连接元件的尺寸和所需压接力,提供各种结构尺寸。 通过深度检测及压接力来评估压接过程的质量。

Einpresssystem PEB WEBER
3D 预览 2D 预览
固定式插接系统
针对10KN以下插接任务
压入深度可调,压入力监控可选
自动送料和旋转臂技术缩短了循环时间

智能控制系统

Einpresssystem PEB WEBER

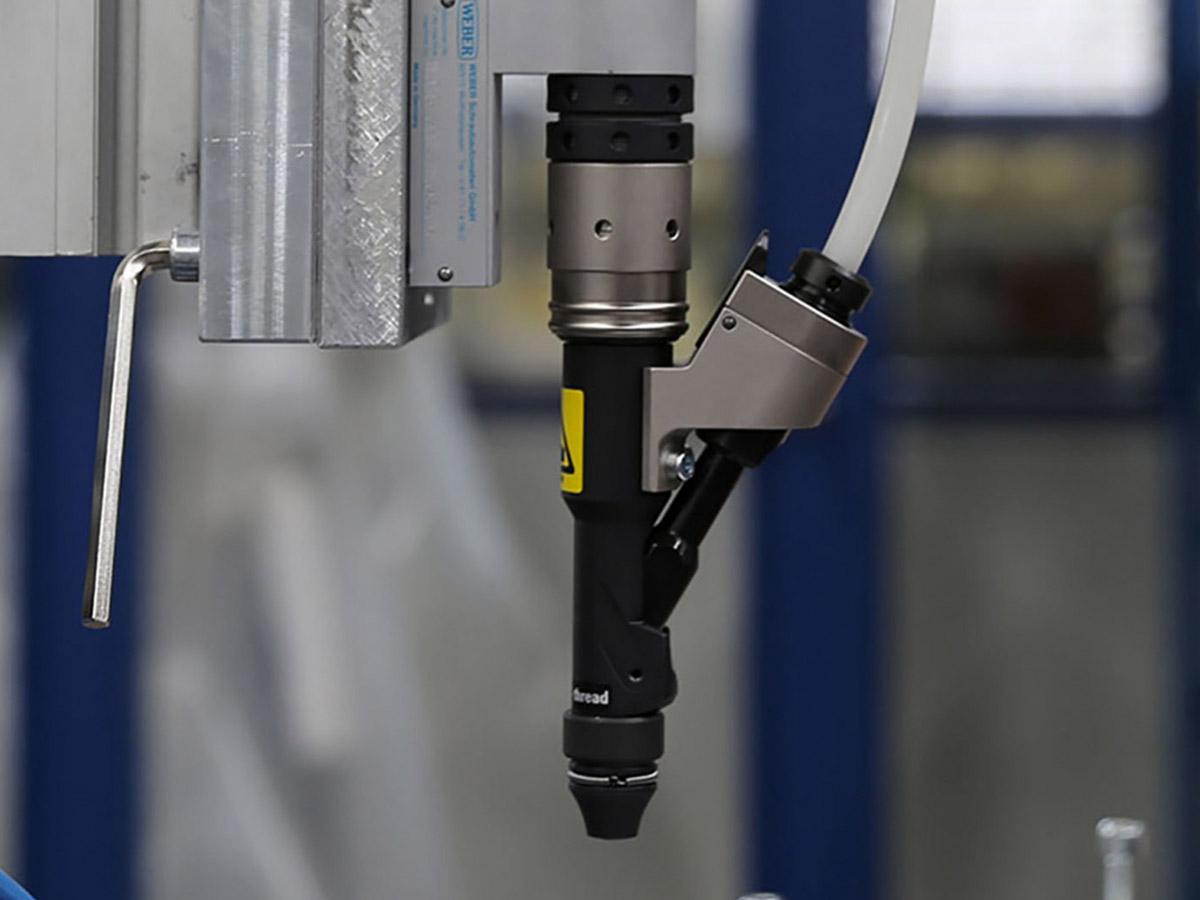

自动压接系统可产生高达 10kN 的压紧力装配销钉、螺栓或卡夹等连接元件。 集成的智能控制系统和自动输料系统确保高工艺可靠性,快节拍,同时产品使用寿命长。

特点

一体化机头冲程,设计紧凑
摇摆斜臂以便缩短拧紧节拍

特点

  • 固定式插接系统,针对10KN以下插接任务
  • 自动输料系统
  • 气动驱动
Einsetz Und Einpresstechnik PEB WEBER

固定式压接系统PEB技术参数

型号 标准 增强
插接/压接力 [N] 50 – 600 最大 10.000
铆接行程 [mm] 60 – 400 最大 300
重量 [kg] 约 2,5 约 15
工作压力 [bar] 4 – 8 4 – 8
如有技术性变更,请咨询相应销售人员。
